详细说明

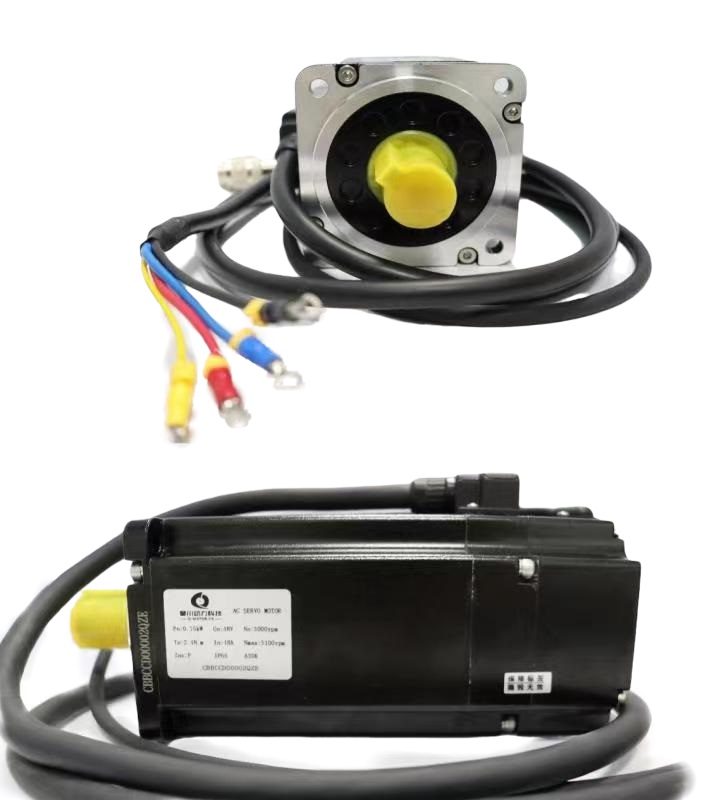

80#系列伺服电机

收藏
  • 产品说明

电机型号 QM7SR75A30□□R75B30□□R75E30□□R75C30□□1R0A30□□1R0E30□□1R0C30□□1R5A30□□1R5E30□□
额定功率W75075075075010001000100015001500
电压等级V2203804824220482422048
电机极数
101010101010101010
额定转速RPM300030003000300030003000300030003000
最高转速RPM600060003100310060003100310050003100
额定扭矩N.m2.42.42.42.43.23.23.24.84.8
瞬时最大扭矩N.m7.27.2669.68814.412
额定电流A4.41317.531.225.5323.8946.097.78539.78
瞬时最大电流A13.23943.7578.0516.5959.72115.2323.3699.45
扭矩系数N.m/A0.540.930.140.0770.5780.1340.0690.6160.12
转动惯量kg.cm21.3      （1.5）1.3      （1.5）1.3      （1.5）1.3      （1.5）1.67      （1.9）1.67      （1.9）1.67      （1.9）2.5      （2.8）2.5     （2.8）
电机重量Kg0.00      （）0.00      （）0.00      （）0.00      （）0.00      （）0.00      （）0.00      （）0.00      （）0.00      （）
反馈元件
跟进客户需求选配
保持制动器工作电压VDC24V±10%
保持制动器功率W8.8W10W
保持制动器扭矩N.m＞3.2＞4.2
绝缘等级
F(150℃)
绝缘耐压
200V级 AC 1500V 60S；400V级 AC 1800V 60S；48V级 AC500V 60S
绝缘电阻
DC 500V    20MΩ以上
保护方式
全封闭自冷式IP65(轴贯通部分和连接器除外)
使用环境温度℃0～+40（不结冰）
使用环境湿度
20～80%RH（不结露）
储存环境温度℃ -40～+100
使用环境
室内、远离腐蚀、可燃性气体、油滴、粉尘
使用海拔
1000m以下
震动等级
V15
旋转方向
CCW (正转指令从负载侧看为逆时针方向旋转)
励磁方式
永磁式
散热板尺寸
铝制散热板   250*250*6mm











※（）内为带制动器的电机值，保持制动器不能用于制动；



※ 表中未部分电机产品参数，更多参数请于厂家联系；



机械安装尺寸（mm）


80机身长度尺寸
功率（W）是否制动机身长度L（mm）
750否118
750有160
1000否138
1000有180
1500否180
1500有205
备注：磁编机身可短10mm
